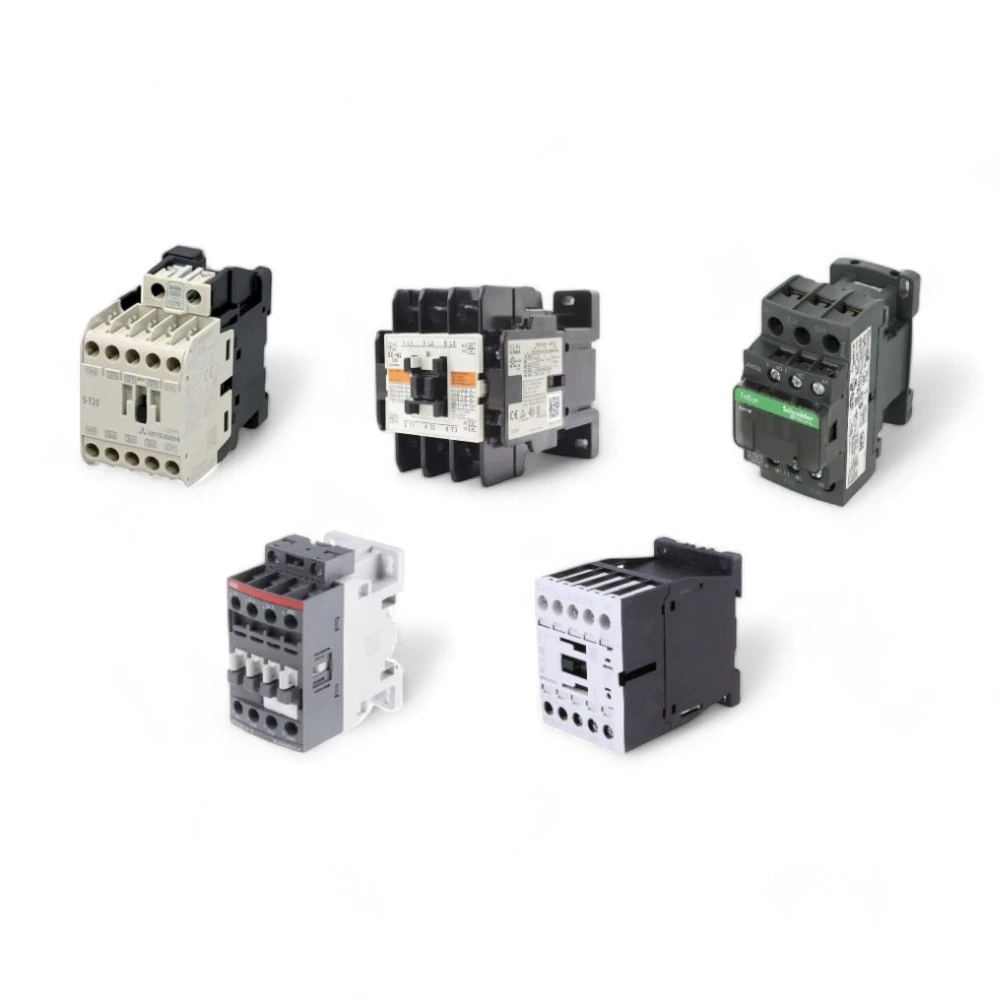

Magnetic Contactor คืออะไร?

Magnetic Contactor หรือ แมกเนติกคอนแทคเตอร์ คืออุปกรณ์สวิตช์ที่ควบคุมการเปิด-ปิดวงจรไฟฟ้า โดยใช้อำนาจแม่เหล็กไฟฟ้า ทำงานคล้ายรีเลย์แต่รองรับกระแสไฟฟ้าสูงกว่า เหมาะสำหรับควบคุมวงจรกำลังสูงและมอเตอร์ไฟฟ้า เช่น ระบบแอร์ ระบบควบคุมมอเตอร์ หรือเครื่องจักรในโรงงานอุตสาหกรรม ส่วนประกอบหลัก ได้แก่ แกนเหล็ก (Core), ขดลวด (Coil), หน้าสัมผัส (Contact), และสปริง (Spring)

หน้าที่ของ Magnetic Contactor

ควบคุมวงจรกำลังสูง: ใช้สำหรับเปิด-ปิดวงจรที่มีกระแสไฟฟ้าสูงกว่ารีเลย์
ควบคุมมอเตอร์ไฟฟ้า: มักใช้ในงานระบบมอเตอร์ AC/DC
ทำงานจากระยะไกล: สามารถควบคุมได้จากระยะไกลหรือทำงานแบบอัตโนมัติ
เพิ่มความปลอดภัย: ลดความเสี่ยงการเกิดอาร์คไฟฟ้าและลัดวงจร

ประเภทของ Magnetic Contactor

AC Magnetic Contactor: ใช้ในวงจรไฟฟ้ากระแสสลับ เช่น ระบบแสงสว่าง และระบบทำความเย็น
DC Magnetic Contactor: ใช้ในวงจรไฟฟ้ากระแสตรง เช่น มอเตอร์ DC และระบบพลังงานแสงอาทิตย์
Reversing/Non-Reversing Contactor: ใช้ควบคุมมอเตอร์โดยสลับหรือไม่สลับทิศทางการหมุน
Latching/Vacuum Contactors: ออกแบบสำหรับงานเฉพาะทาง

วิธีเลือก Magnetic Contactor

ดูข้อมูลจาก Nameplate ของมอเตอร์: เช่น กระแสไฟฟ้า กำลังไฟฟ้า และแรงดัน
ใช้ตารางการเลือกของผู้ผลิต: เลือกรุ่นที่รองรับแรงดันและกระแสตามการใช้งาน
ตรวจสอบ Data Sheet: เพื่อเลือก Contactor ที่เหมาะสม เช่น รุ่น Mitsubishi ST Series สามารถรองรับแรงดัน 400VAC ได้ แต่หากใช้งานกับแรงดัน 690VAC ควรเลือก Contactor รุ่นอื่น

สรุป

การเลือก Magnetic Contactor ควรพิจารณาตามประเภทของโหลด ตรวจสอบข้อมูลจาก Nameplate และ Data Sheet เพื่อความเหมาะสม ความปลอดภัย และอายุการใช้งานที่ยาวนาน สำหรับข้อมูลเพิ่มเติมหรือต้องการคำปรึกษาเพิ่มเติม กรุณาติดต่อเรา!

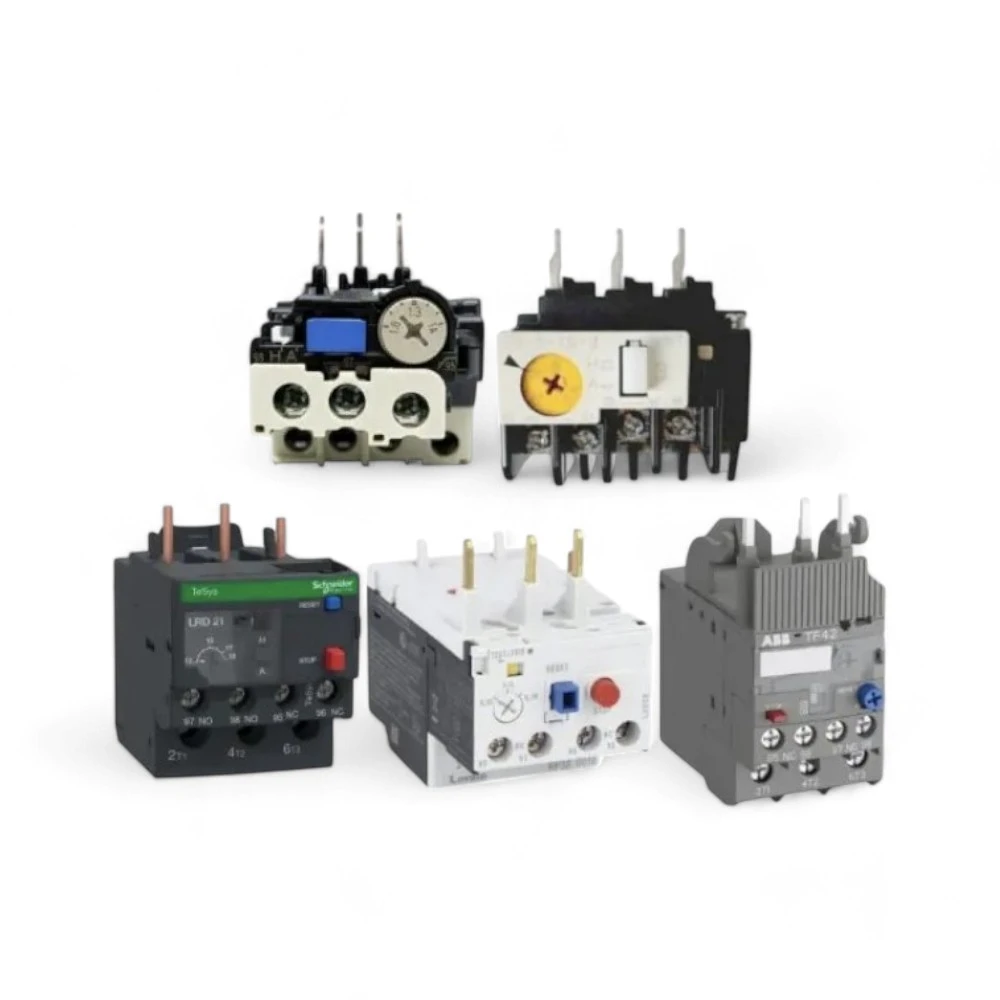

Thermal Overload Relay: อุปกรณ์สำคัญในระบบไฟฟ้าโรงงาน

Thermal Overload Relay คืออะไร?

Thermal Overload Relay หรือ โอเวอร์โหลดรีเลย์ เป็นอุปกรณ์สำคัญในระบบไฟฟ้า มีหน้าที่ป้องกันมอเตอร์จากการทำงานเกินพิกัด (Overload) ซึ่งอาจเกิดจากการใช้งานหนักเกินไปหรือระบายความร้อนไม่เพียงพอ โดยอุปกรณ์นี้ช่วยตรวจจับความร้อนที่เกิดขึ้นในมอเตอร์ และตัดการทำงานเมื่ออุณหภูมิสูงเกินค่าที่กำหนด เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับมอเตอร์และระบบไฟฟ้า

หลักการทำงานของ Thermal Overload Relay

Thermal Overload Relay ทำงานตามหลักการของความร้อน โดยอาศัย แผ่นโลหะไบเมทัล (Bimetal) ซึ่งประกอบด้วยโลหะสองชนิดที่มีการขยายตัวแตกต่างกัน เมื่อกระแสไฟฟ้าไหลผ่านขดลวดความร้อน (Heater) ความร้อนจะทำให้แผ่นโลหะโก่งตัว ส่งผลให้หน้าสัมผัส NC (Normally Closed) เปิดวงจรและตัดการทำงานของมอเตอร์ กระบวนการนี้ช่วยป้องกันไม่ให้มอเตอร์เกิดความเสียหายจากอุณหภูมิที่สูงเกินไป

ส่วนประกอบสำคัญของ Thermal Overload Relay

ขดลวดความร้อน (Heater): ทำหน้าที่สร้างความร้อนจากกระแสไฟฟ้า
แผ่นโลหะไบเมทัล (Bimetal): ตรวจจับความร้อนและเปลี่ยนรูปเพื่อเปิดวงจร
เซ็นเซอร์ตรวจจับกระแส: ตรวจวัดกระแสไฟฟ้าในระบบ
กลไกรีเซ็ต (Reset Mechanism): สำหรับคืนค่าหน้าสัมผัสหลังการตัดวงจร

ประเภทของ Thermal Overload Relay

โอเวอร์โหลดรีเลย์แบบธรรมดา: ตัดวงจรทันทีเมื่อมีกระแสเกินพิกัด
โอเวอร์โหลดรีเลย์แบบรีเซ็ต: ต้องกดรีเซ็ตเพื่อคืนค่าหลังการทำงาน

วิประโยชน์ของ Thermal Overload Relay

ป้องกันมอเตอร์จากความร้อนเกิน: ลดความเสี่ยงของมอเตอร์เสียหายจากอุณหภูมิสูง
ลดค่าใช้จ่ายในการบำรุงรักษา: ช่วยให้อุปกรณ์ในระบบไฟฟ้ามีอายุการใช้งานที่ยาวนานขึ้น
เพิ่มความปลอดภัย: ป้องกันอุบัติเหตุจากไฟฟ้าลัดวงจรหรือการเกิดประกายไฟ
เพิ่มประสิทธิภาพระบบไฟฟ้า: ช่วยควบคุมกระแสไฟฟ้าในระบบให้เหมาะสม

สรุป

Thermal Overload Relay เป็นอุปกรณ์ที่ช่วยปกป้องมอเตอร์และระบบไฟฟ้าในโรงงานหรืออาคารพาณิชย์จากความเสียหาย ด้วยการทำงานที่แม่นยำและตอบสนองต่อความร้อนได้อย่างรวดเร็ว การเลือกใช้งานให้เหมาะสมกับประเภทของมอเตอร์และโหลดจะช่วยให้ระบบทำงานได้อย่างปลอดภัยและมีประสิทธิภาพมากยิ่งขึ้น หากต้องการคำปรึกษาเพิ่มเติมเกี่ยวกับ Thermal Overload Relay ติดต่อเราได้ทันที!
